Блок радиаторов на Т10М / Б10М

/
с НДС 20%

Описание

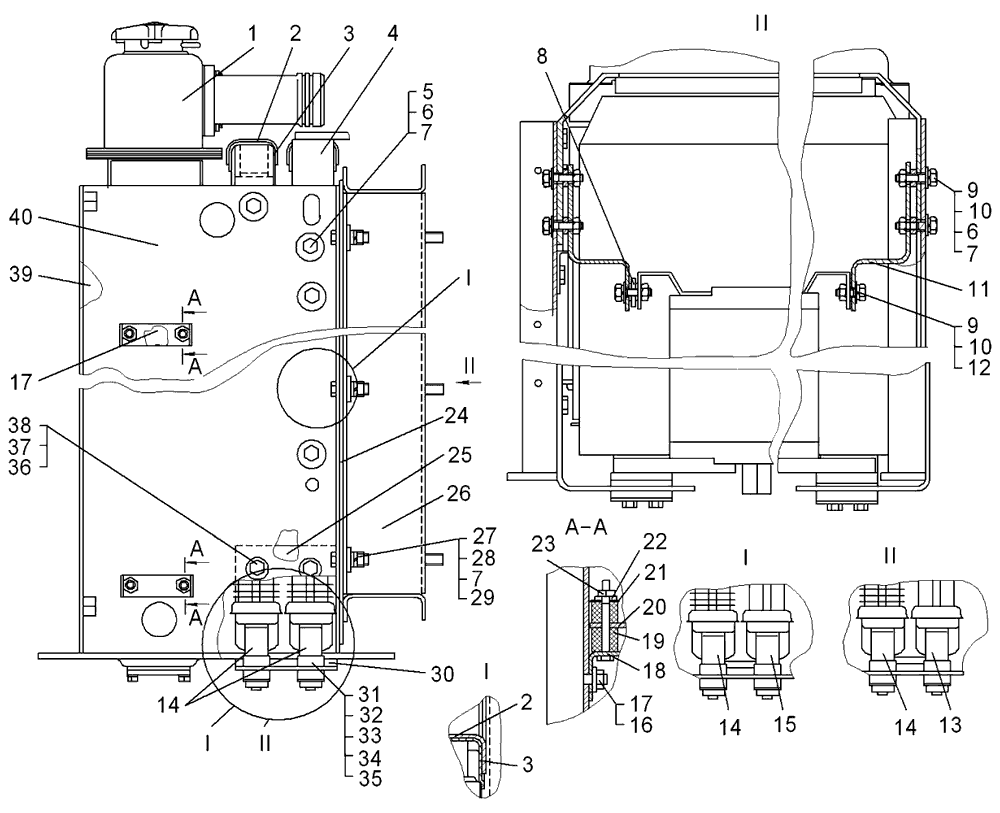

Блок радиаторов Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке
-	64-08-13-02СП ¹ 64-08-13-04СП ¹ 64-08-13-03СП ²	Блок радиаторов	1
1	64-08-343СП	Радиатор водяной	1
2	50-08-135СП	Крышка	1, 2 ³
3	700-40-8118-01	Уплотнение	2, 1 ⁴
4	64-08-254СП	Крышка	1
5	-	Болт М10-6g×25.58.019	8 ³, 6, «-» ⁴
6	-	Шайба 10 ОТ 65Г 09	6 ³, 8, 10 ⁴
7	3197	Шайба	16
8	700-40-7361 ⁴	Уплотнение	1
9	-	Болт М10-6g×30.58.019	8 ¹, 6 ²
10	-	Гайка М10-7Н.6.019 ⁴	4
11	64-08-645 ⁴	Кронштейн
12	31308-1 ⁴	Шайба	5
13	-	Радиатор масляный ТГС 100.1013.4000М ⁴	1
14	- -	Радиатор масляный БР Т10-1013010 Радиатор (масляный) 50К.1013010-03	1 ¹ 2 ²
15	-	Радиатор (масляный) 50К.1013010 ³	1
16	-	Гайка М12-6Н.6	8
17	24-08-164	Пластина	4
18	24-08-174СП	Уголок
19	700-40-4915-1	Амортизатор	8
20	24-08-171	Втулка	8
21	24-08-160	Планка	4
22	21-08-86	Пластина	4
23	-	Гайка М10	8
24	700-40-9588	Прокладка	2
25	64-08-257СП	Опора	1
26	64-08-350СП	Короб
27	-	Гайка М8-7Н.6.019	8
28	-	Шайба 8 Т 65Г 09	8
29	31386	Шайба	8
30	64-08-378-01	Опора	1
31	700-40-9177	Амортизатор	8
32	-	Болт М10-6g×45.58.019	8, 12 ⁴
33	18-26-538	Втулка	8
34	50-08-149	Накладка	4
35	64-08-381	Пластина стопорная	4
36	-	Болт М12-6g×30.58.019	4
37	-	Шайба 12 ОТ 65Г 09	4
38	3135-1	Шайба	4
39	64-08-352СП	Боковина	1
40	64-08-351СП	Боковина	1
I – для блока радиаторов 64-08-13-02СП. II – для блока радиаторов 64-08-13-04СП.
¹ Для трактора с механической трансмиссией ² Для трактора с гидромеханической трансмиссией ³ для блока радиаторов 64-08-13-02СП. ⁴ для блока радиаторов 64-08-13-04СП.
